Как правильно паять?

Пайка– это один из ключевых процессов в построении электроприборов, также это именно то, что не держит многих на расстоянии от этого увлекательного процесса. На самом деле, паять – это совсем не сложно, просто нужно немного практики и знание основ.

Существуют множества руководств про то, как паять. В этом мы сделаем акцент на том, как быстро начать и избежать ошибок, которые превращают пайку в раздражающий процесс.

Перво-наперво определимся, чего мы собираемся добиться пайкой? Пайка – это процесс нагревания металлических частей, с добавкой флюса и припоя, чтобы сформировать хорошее электрическое и механическое соединение между спаиваемыми частями.

Четыре Перста Судьбы:

По моему опыту, основные четыре элемента пайки, как процесса, то:

Ваш паяльник

Это главный элемент в пайке. Нужно использовать хороший паяльник. Прежде всего, все что продается в Radio Shack [сеть магазинов радиотоваров в США. Прим. CraSS Здесь и далее курсивом] – это полное дерьмо. Это не переносимо. В Radio Shack продают, наверно, худшие паяльники в мире. Они отвратно собраны, плохо передают тепло, и сделаны из дешевых материалов, которые быстро изнашиваются.

Если выбирать между зажигалкой Bic и паяльником из Radio Shack, то я выберу Bic. Вообще, это позор, что столько людей плохо паяют, только потому, что они начинали с паяльника из Radio Shack. Первое правило Клуба Паяльщиков – никогда не покупай паяльник в Radio Shack.

Даже не знаю, как это все привязать к нашим российским реалиям. Наверно, так:

Еще одно важное замечание. Не используйте паяльный пистолет. Он слишком горячий и неудобный для работ с электроникой. Однако же, хорошо то, что на рынке множество хороших и недорогих паяльников.

Прежде чем перейти к конкретным моделям, давайте посмотрим на основные характеристики паяльников.

Форм фактор. Наиболее распространенный форма фактро – это паяльник в форме карандаша. Такой паяльник – это ручка, нагревательный элемент, жало и провод в одном приборе. В общем, такие устройства не дороги и вы, возможно, закажите отдельный держатель и губку-очиститель для жала. Более удобный и легкий в использовании форм фактор – это паяльная станция. Тут наш «карандаш» включается в базовую станцию, которая, зачастую, имеет регулировку температуры. Паяльные станции так же включают в себя подставку и губку для очистки. Рекомендации в этой статье будут касаться паяльных станций.

Мощность. Мощность паяльника не коррелирует с тем, насколько он нагреется. Скорее, она определяет то, насколько быстро паяльник будет восстанавливать свою температуру после контакте жала с паяемой поверхностью. Маломощные паяльники будут больше нагреваться после потери тепла. Мощные же, будут быстрее восстанавливать свою температуру. Лично я пользуюсь паяльниками на 40-80 Вт.

Регулировка температуры. Хорошая паяльная станция имеет встроенную регулировку температуры. Это достигается встраиванием в прибор термостата. Выставьте нужную температуру и паяльник будет ее поддерживать.

Теперь, когда мы разобрались с базовыми характеристиками, давайте посмотрим на конкретные модели.

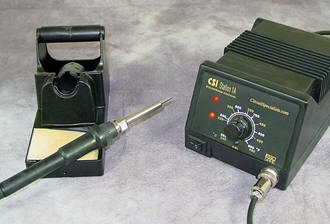

Хорошие: Circuit Specialists Staion

Эта станция отрабатывает на все свои деньги. Я использовал такую много лет. Стоит около $40. Отлично то, что она имеет регулировку температуры жала. В комплекте подставка под паяльник и губка для очистки.

В Curcuit Specialists широкий выбор паяльников, а также экономичных наборов. Плюс к этому, у большой выбор сменных жал для паяльников и различных расходников.

Лучше: Паяльники и паяльные станции Weller Soldering

Weller делали отличные станции с начал времен. Можно заплатить больше денег за Weller, но это будет станция на все времена, при должном уходе, конечно.

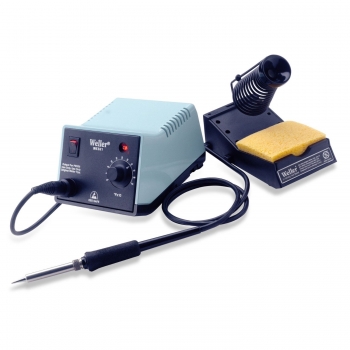

Отличный выбор в линейке Weller – это WES51 Analog Soldering Station. Это 50-ти ваттная станция с электронным управлением температурой.
Заметьте, что многие станции Weller поставляются без жала ( что ненормально, как я полагаю). Подходящее жало для тех работ, которыми вы будите заниматься – это Weller ETO 1/32” Long Conical.

Лучшие: Паяльники Hakko

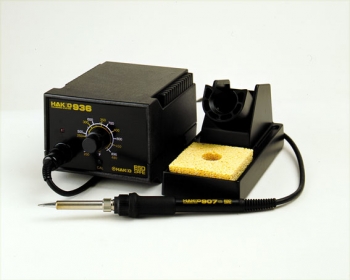

Насколько я могу судить, японцы Hakko предлагают одни из лучших паяльных станций. Они располагаются в верхнем ценовом сегменте, но определенно стоят того. Сейчас я пользуюсь паяльной станцией Hakko 936, которая, что называется, отлично сделана и крепко сбита.

Если деньги – это не проблема, то на оборудование Hakko можно тратить тысячи долларов.

Расходники

Вам понадобится припой 60/40 олово/свинец c флюсом. Диаметр проволоки припоя должен быть от 1 до 1,5 мм. Что-то толщ или тоньше сделает процесс пайки сложнее. Не используйте свинцовый припой и различные кислоты. Мало того, что пайка будет грязная, так вы еще можете ослепнуть.
Вот еще полезные расходники:
• Губка для очистки жала или
• Проволочная мочалка;
• De-soldering Braid (специальная лента (обычно медная), которая оттягивает припой).

Техника пайки

Техника пайки может быть сведена к нескольким простым операциям.
1. Включите паяльник и дайте ему нагреться до требуемой температуры.
2. Очистите жало, используя губки или медную ленту для очистки.
3. Возьмите немного припоя на жало. Нам не нужна большая капля на жале, лишь тонкая пленка.
4. Нагрейте спаиваемую поверхность.
5. Добавьте припой. После того как поверхность нагрелась нанесите на нее немного припоя кончиком жала.
6. Убедитесь, что припой схватился на поверхности. После того, как припой аккуратно растекся и образовал блестящую не слоистую пленку, уберите паяльник.
7. Поставьте паяльник на подставку.
8. Что бы еще что-то спаять, смотрите пункт 2.

Звучит все довольно просто, а после того, как вы попробуете, вы поймете, что так оно и есть. Запомните, что чистить жало нужно до его использования, а не после. Так же, нужно сначала нагреть спаиваемые части, а затем наносить припой.

Частые случаи при пайке

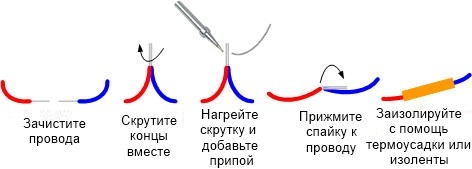

Пайка двух проводов

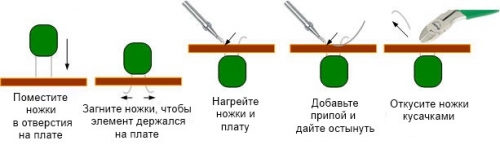

Пайка элементов на плату


Идеальное количество припоя

Несколько советов

Несколько советов для того, чтобы пайка доставляла положительные эмоции:
• Температура. Для пайки электронных элементов температура жала должна быть 430 – 480 град Цельсия.
• Не паяйте слишком короткие концы.
• Если паяльник начал падать, то не пытайтесь его ловить. Пусть упадет на пол, и только потом поднимайте.
• Не распаивайте транзисторы, микросхемы и дорогие элементы прямо на плату. Лучше используйте специальные гнезда под них. В дальнейшем, это сбережет вам множество нервных клеток. Например, нет ничего более расстраивающего, чем вид впаянной микросхемы.
• Не спешите, пайка от этого будет только лучше.
• Не пытайтесь зачистить жало шкуркой или напильником. Этим вы снимите покрытие, которое делает жало годным для пайки. Если жало грязное или переоблужено, замените его.

Безопасность

Ни одна статья про пайку не будет полной без рассуждений о безопасности.
1. Припой может брызнуть в глаз с жала паяльника. Оденьте очки.
2. При пайке и испаряется много всяких нехороши вещей, поэтому паять нужно в хорошо проветриваемых помещениях и вдали от детей и животных. Также мудрым вложением денег будет покупка вытяжки. Вытяжка – это устройство, которое с помощью вентиляторы оттягивает воздух с вашего рабочего места, и с помощью фильтров очищает его от вредных примесей припоя, канифоли и флюса.

---

Оригинал статьи на beavisaudio.com
Перевод CraSS.

Послесловие

Само собой, что у нас рынке представлено гораздо больше производителей паяльных станций, нежели приведено в этой статье. Так что, выбор есть.

Кстати, вызвал у меня вопрос и температурный режим пайки. Современные припои плавятся при температуре примерно в 250 град Цельсия, а зачастую и меньше. Так зачем нагревать паяльник до 450? Тем более при такой температуре можно запросто перегреть элемент и он выйдет из строя. Наверно поэтому автор советует использовать разъемы-соккеты для пайки их в плату и затем вставки в них микросхем. Ну да, наверно, дело удобства.

Также знаю, что многие откусывают ножки элемента перед пайкой, а не после нее. Резон в этом тоже есть, т.к. длинные ножки – это повышенный теплоотвод и усложненный доступ жала к месту пайки. Хотя, тут, опять же, кому как удобно.

Ну, если что-то где-то неправильно, думаю, наши DIY-щики меня поправят и мы все откорректируем.

Как-то так…
