Обеспечиваем питанием педалборд (pedalboard)

Сейчас для гитариста легко доступно огромное количество интересных примочек, поэтому, скорее всего, вы придете к необходимости постройки педалборда (особенно, если вы больны GAS, как я). Вам придется решить какой борд купить или построить, какие педали и в каком порядке там будут стоять, а также длину кабелей, независимо от того будите ли вы покупать уже готовые или делать их сами. Но, возможно, самое важное решение, которое придется принять – это то, как питать все педали на вашем новом педалборде. В этом решении есть три основных аспекта, о которых стоит поразмышлять – это напряжение, ток и изоляция.




К счастью для нас, популярность педалей Boss позволила установить негласный стандарт питания примочек, регламентирующий уровень постоянного напряжения (DC) и используемый разъем (джек). Большинство примочек питаются от 9В батареи. Именно этот простой факт послужил отправной точкой к дальнейшему появлению входов для адаптеров питания на 9В постоянного тока (9V DC). Эти входы были полезны, когда музыканты не хотели возиться с батареями, а вместо этого предпочитали иметь возможность запитывать свои эффекты от обычных настенных розеток переменного тока (AC). В Boss предпочли использовать 2,1 мм DC входной джек с минусом в центре. И именно поэтому на сегодняшний день в большинстве педалей на рынке используется этот «стандарт». Если посмотреть вход для питания на вашей примочке, то есть шанс увидеть на лэйбле рядом что-то типа того: 9 V DC, минус в центре (пиктограмму изображающую джек, и с минусом в центре).

Естественно, не все педали запитываются от 9В, поэтому, если в вашей коллекции есть такие педали, то об этом следует помнить. Некоторые устройства используют даже 9 В переменного тока (9V AC). Поэтому будьте осторожны и не подключите источник переменного тока (AC) к устройству, которому нужен постоянный (DC). Так же, есть вероятность того, что ваше примочке нужно 18В или 24В DC, в любом случае, обычно, производитель комплектует такие примочки специальным адаптером. И нужно постараться не запитать ваши педали более высоким напряжением, нежели нужно – никому не хочется закончить свой педалборд проект дымком!

Ток – это следующее о чем нужно подумать. Ток, который потребляет эффект, обычно не указывают на самой педали. Для этого, скорее всего, придется заглянуть в мануал. Практически для всех аналоговых устройств, таких как дисторшены, овердрайвы, фуззы, кваки, компрессоры, требования по току, почти всегда, будут низкими (менее 20 мА или около того). Это связано с тем, что в таких устройствах используется небольшое количество транзисторов и операционных усилителей с низкими требованиями по мощности.

С другой стороны, цифровые устройства, содержат микропроцессоры или DSP, возможно какую-то память, чипы логики, АЦП и ЦАПы и плюс ко всему аналоговые элементы. В этом случае, вы буквально будете запитывать миллионы микротранзисторов внутри этих цифровых чипов, поэтому у таких педалей гораздо больший аппетит. Цифровые педали обычно потребляют более 150 или 200 мА, и современные производители источников питания берут это в расчет.

В отношении тока стоит запомнить, что нет никакого криминала в том, чтобы иметь в наличии больше, чем нужно. Но если ваш источник не может дать требуемый ток, ваши педали могут вообще не включиться. Хуже того, они могут отключиться прямо посреди выступления. Думайте о токе, как о «лошадях» в машине. Если у вас под капотом 450 «лошадок», то вы не используете их все при выезде из гаража, но они всегда ждут, когда вы нажмете на газ.

Правильные напряжения и токи нужны для того, чтобы заставить ваши эффекты работать правильно, но есть еще один важный момент для малошумящего рига – это изолированное питание. Вообще говоря, струны и электроника в цепи эффектов могут влиять друг на друга, как в плохую, так и в хорошую сторону.

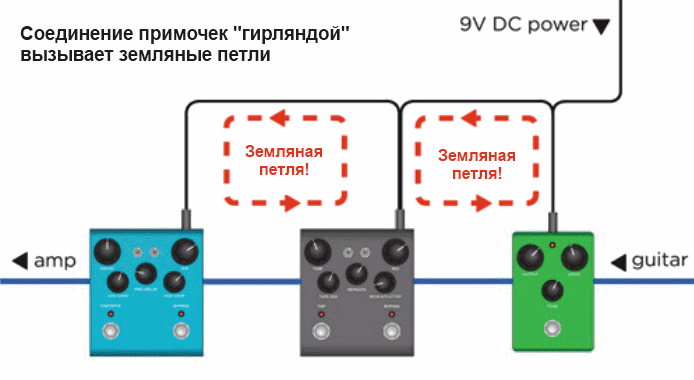

Наиболее распространенная проблема шума, которую я регулярно встречаю, помогая гитаристам с их педалбордами – это земляные петли. Земляные петли обычно возникают, когда цепь примочек запитывают проводом-гирляндой, т.е. последовательно. В этом случае земляная петля возникает между каждым эффектом в цепи!

Почему мы должные избегать земляных петель? Ну, во-первых, потому что они позволяют вредным магнитным полям вносить шум в полезный сигнал. А во-вторых, потому что эти шумовые токи могут просочиться в ваш аудиотракт вместо того, чтобы просто вернуться в источник питания. Если вы используете только один тип эффектов – дисторшн, то вы можете и не услышать болезненного эффекта от земляных петель. Но если в вашей цепи есть эффекты модуляции и дилей, то, скорее всего, их влияние на полезный сигнал будет заметно.

Чтобы решить эту проблему, производители источников питания создали источники с множеством изолированных выходов. Voodoo Lab Iso-5 – это пример недорогого и эффективного источника с несколькими изолированными выходами. В изолированных источника питания используются трансформатор или несколько трансформаторов, чтобы каждый выход был электрически изолированным. Это предотвращает контакт гитарной сигнальной земли с педалями на стороне источника питания.

В идеальном случае, нужно добиться того, чтобы земляной путь и путь полезного сигнала от гитары до усилителя были идентичны. В противном случае, фон и иже с ним будут портить звук. Источники с несколькими выходами, если правильно спроектированы, так же, как стабилизированные источники питания, чище, чем обычная розетка. Т.е, если поблизости есть несколько розеток, от которых вы питаете свои педали, то это совсем неплохо. Это так же дает развяку (изоляцию), если каждая розетка используется для питания одной педали. [Полагаю это актуально для тех розеток, где есть третий контакт – земля, хотя могу ошибаться. Прим. CraSS>

В общем, тут есть над чем поразмыслить, но если вы все хорошенько продумаете до, то это спасет вас от многих расстройств в будущем. Следите за напряжением, проверьте, что тока достаточно и используйте развязанные (изолированные) источники питания для каждой педали. Удачного шрэда!

Автор: Terry Burton
Опубликовано в premirguitar.com.
Перевод: CraSS
