Распайка звукоснимателей 101

Для многих гитаристов смена звукоснимателей — это один из первых шагов в моддинг своей гитары. Этот шаг обратим, не соложен и дает сразу же влияет на ваш звук. Однако можно ввести себя в некоторую прострацию, если у вас нет понимания того, что вы делаете и зачем вы это делаете.

Это первая статья из небольшой серии. Эта серия статей проведет вас от самых основ, к тому, что вы будете в состоянии не только следовать различным схемам из интернета (которые можно найти, например, тут), но и разработать и применить собственную схему распайки звукоснимателей.

Золотое правило

Что на самом деле делает усилитель? Он просто усиливает меняющееся напряжение между двумя контактами до тех пор, пока это оно не сможет физически приводить в движение громкоговоритель. Именно так электричество превращается в звук. Два контакта, о которых мы упомянули выше – это наконечник и круглая часть джека на гитарном кабеле, который вы включаете во вход усилителя. Обычно эти контакты называются «сигнальный» и «земля». Для начала нужно знать, что

если напряжение между «сигнальным» проводом и «землей» равно нулю, то в результате будет тишина.

Однако если включить гитарный кабель в усилитель, а другой его конец не включать в гитару (да, мы все иногда так делаем, несмотря на то, что в руководствах к усилителям делать это запрещается), то мы услышим шум и фон. Так вот, если при включении кабеля в гитару мы слышим абсолютную тишину, то, скорее всего, у нас где-то короткое замыкание.

Разводка звукоснимателя

Так, теперь мы хотим немного пошуметь. Это статья не о том, как работает звукосниматель, для наших целей будет достаточно знание того, что струны возмущают электромагнитное поле звукоснимателя, которое затем «считывается» катушкой датчика. Это и создает разницу потенциалов (напряжение) между начало и концом провода в катушке.

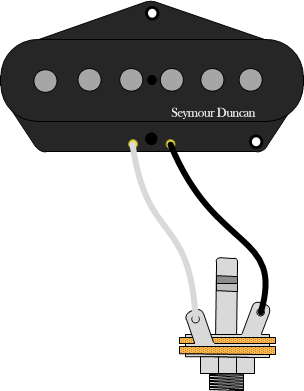

Для начала мы разберемся с сингловым звукоснимателем, т.к. это проще всего. Все что нам нужно сделать, это получить разницу потенциалов (с этого момента мы будет называть эту разницу (напряжение) просто «сигнал») на входе усилителя. Это как два пальца байта переслать. Как можно увидеть на рисунке ниже нам нужно присоединить два провода звукоснимателя к двум контактам на гнезде джека. Как правило, черный провод идет на «землю», а белый – это «сигнал». Строго говоря, для такой схемы соединений это правило не играет большой роли, но далее мы увидим, почему это правило полезно и необходимо.

Распаяв звукосниматель таким образом, мы получим рабочий инструмент с одним звукоснимателем и без каких-либо регулировок. Для кого-то и этого будет достаточно, но есть мнение, что вы не из таких, впрочем, как и я.

В следующих сериях мы усложним схемы разными звукоснимателями, ручками тона и громкости, киллсвитчами и т.д. Оставайтесь с нами!

---

Опубликовано на seymourduncan.com
Перевод: CraSS

На самом деле, это статья из разряда «для самых маленьких», но, возможно, кто-то почерпнет из нее что-то новое. В следующих статьях будет поинтересней, хотя людям, учившимся на технические специальности, скорее всего, будет скучновато. =)

PS: Если есть желание помочь с переводами – стучим в личку или отписываемся в камменты.
